品牌故事 | 舍弗勒帶保持架滾針軸承70年

2021-01-19 14:27:52 來源:中國周刊 作者:李莉

?  1950年,喬治?舍弗勒博士發明的帶保持架的滾針軸承申請專利,開啟了軸承技術革命的新篇章

?  舍弗勒集團家族股東喬治?F.W.?舍弗勒先生:“作為汽車與工業產品供應商,這項發明是公司發展史上最重要的創新成果之一”

?  在協作機器人與電驅動等領域,帶保持架的滾針軸承依然發揮重要作用

?  迄今為止,舍弗勒在全球累計售出逾1000億套滾針軸承

70年前,喬治?舍弗勒博士發明的帶保持架滾針軸承開啟了軸承技術革命的新篇章。該產品的設計理念是:通過保持架來改善滾針軸承中滾針的導向。1950年2月,帶保持架的滾針軸承開始進行實際應用測試,并取得了令人滿意的結果:軸承組件的磨損與摩擦力非常小。1950年9月,這項發明申請?jiān)O(shè)計專利,為該產品的成功發展奠定了基礎。1951年2月,在首個產品樣件制作完成后僅一年,公司便獲得首個來自汽車行業的量產訂單,隨后該產品的應用逐漸拓展到工業領域。

舍弗勒集團家族股東及監事會主席喬治?F.W.?舍弗勒表示:“我父親喬治?舍弗勒博士通過這項發明為公司的快速發展打下了堅實的基礎。作為汽車與工業產品供應商,帶保持架的滾針軸承是公司發展史上最重要的創新成果之一。這款產品體現了舍弗勒的與眾不同之處:我們?cè)诋a(chǎn)品開發中充分發揮了公司內部的協同效應。憑借這一創新產品,我們得以服務于所有目標市場,包括汽車及工業領域,并為客戶創造真正的價值。”


革命性的性能提升

通過這項發明,喬治?舍弗勒博士彌補了當時曾作為標準的滿裝滾針軸承的嚴重缺陷:軸承旋轉時長滾針有橫向運動的趨勢(偏斜),會導致滾針軸承卡滯;此外,兩個相鄰轉動的滾針之間會產生大量的滑動摩擦。新發明的滾針保持架克服了這些缺點,在提高轉速的同時減小了摩擦。在許多應用中,用帶保持架的滾針軸承取代其他軸承設計,可顯著提高產品性能。

尤其值得一提的是,滾針軸承為開發高性能、尺寸緊湊的經濟型車做出了重要貢獻。舍弗勒集團汽車科技事業部首席執行官馬迪斯?青克先生說道:“如果沒有性能可靠的滾針軸承,很難想象如何設計出今天的汽車驅動系統?!敝?,滾針軸承的應用逐漸拓展到工廠加工設備、工程機械、農機設備以及輸送設備等領域。


廣闊的市場應用前景

滾針軸承在未來將繼續揮重要作用。在電驅動領域,滾針軸承是各種電氣化變速箱產品的核心零部件。因?yàn)槠鋸较蚪孛媾c滾針的直徑相同,滾針和保持架組件可以應用于非常小的軸與軸承座內部空間。與其他軸承設計相比,其承載能力高,價格更具優勢。舉例來說,KZK滾針軸承(曲柄銷軸承)可應用于同軸式電驅動橋中,比如舍弗勒電驅動橋便采用了此類軸承。舍弗勒電驅動橋從2018年開始配備于奧迪e-tron車型中。

在工業領域,滾針軸承發揮的作用同樣不可小覷。比如,輕量化機器人的需求與日俱增,采用滾針軸承可減小系統尺寸,從而實現輕巧、緊湊的關節設計。滾針軸承性能穩定可靠,具有很高的安全性。最新推出的舍弗勒XZU角接觸滾針軸承可應用于輕量級機器人和協作機器人的鉸接臂中,也可用作新型RTWH精密變速箱的主軸軸承,為機器人關節打造即裝即用型減速齒輪組。


不斷精進的發展歷程

最初由喬治?舍弗勒博士提出的產品設計理念歷經70年發展,在舍弗勒工程師的不懈努力下,在性能和產品類別方面不斷提升和發展。與20世紀50年代的滾針軸承相比,如今同樣尺寸產品的使用壽命提高了15倍,靜載荷承受能力提高了3倍。得益于滾針與保持架組件設計,軸承的功率密度得到了極大提高,這有助于實現更加緊湊的應用設計,從而達到降低能耗的目的。

此外,產品種類也在穩步增加:目前,舍弗勒擁有可滿足不同應用需求的滾針軸承產品,品類超過15000多款。自70年前申請專利至今,舍弗勒滾針軸承累計銷量已經超過1000億套。目前,舍弗勒每天生產近1.7億套滾針軸承,每年生產600億套滾針軸承所使用的鋼絲長度足以繞地球赤道18圈。


圖片:舍弗勒


舍弗勒首個帶保持架滾針軸承的復制品。


1950年滾針軸承生產場景。


舍弗勒電橋驅動采用了滾珠軸承,該產品自2018年起應用于奧迪e-tron車型。

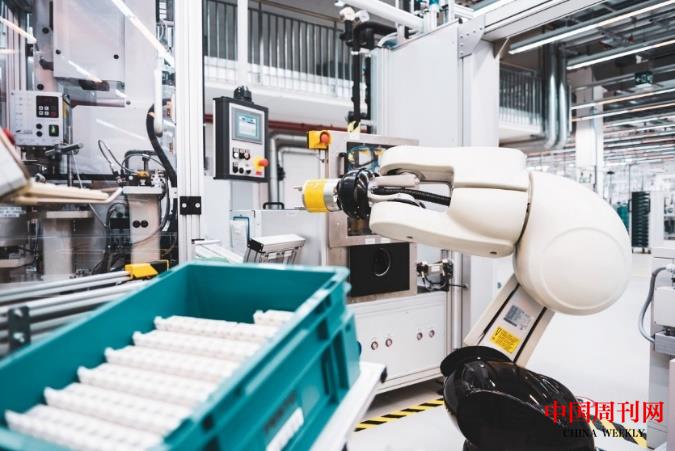

滾針軸承在輕量級機器人等未來發展領域同樣發揮重要作用,在滿足剛度要求的同時還可以實現緊湊的設計。

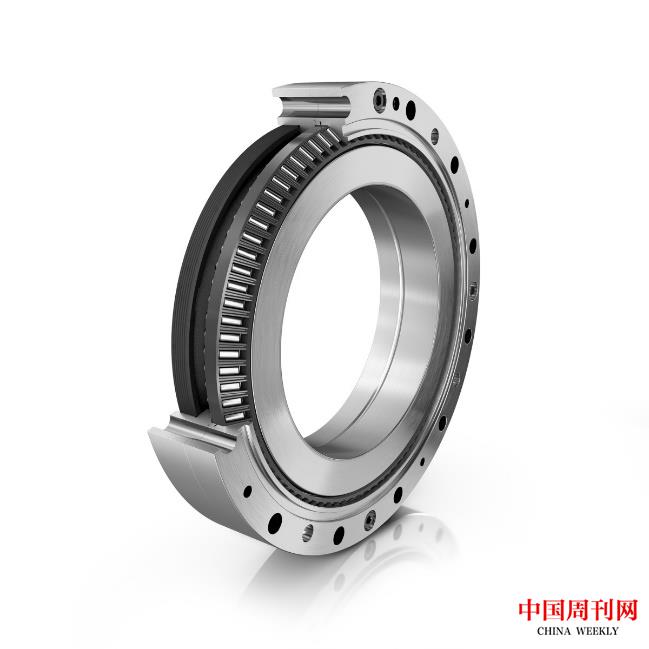

舍弗勒XZU角接觸滾針軸承廣泛應用于輕量化機器人和協作機器人中。
